規格：DG48N , 紅外溫度開關 , 熱金屬探測器 , 紅外開關

單位：臺

瀏覽次數：6018

性能標簽：

DG48N , 快速紅外開關 , 低價格，紅外溫度開關 , 波長1.4 ~ 1.8 μm , 切換溫度范圍 : 200 ~1800 °C

德國DIAS設計生產
低價格DG48N快速紅外溫度開關
低價格DG48N熱金屬探測器

主要特征

• 切換操作溫度范圍：200~1800 °C

• 切換溫度點可在紅外測溫儀上可調

• 非常快的切換時間(1 ms)

• 無電勢輸出(PhotoMOS繼電器)

• 不同的固定焦距

• 堅固的不銹鋼外殼

描述和應用

如果有一個熱目標在溫度開關DG48N的射線路徑上，一旦超過某個設定的溫度閾值，就激活切換操作。

溫度閾值(切換溫度點)可以在200~1800°C之間并在紅外測溫儀后部調整。切換時間僅僅1 ms。

由于有幾個固定焦距，溫度切換的射線路徑可以調整到最優，適合測量位置的幾何位置。

電氣切換信號為通過PhotoMOS光電耦合繼電器無電勢輸出。LED狀態顯示器發出狀態“switch on（已切換”信號。在紅外測溫儀上可設置L/H或H/L報警。

LED瞄準燈用于溫度切換開關的光學瞄準。該溫度切換開關用堅固的不銹鋼外殼 (IP 65) 封裝。

可選安裝支架、空氣吹掃器和水冷套等附件。

該溫度切換開關用于熱目標的檢測、計數或定位，如鋼鐵行業或鑄造。

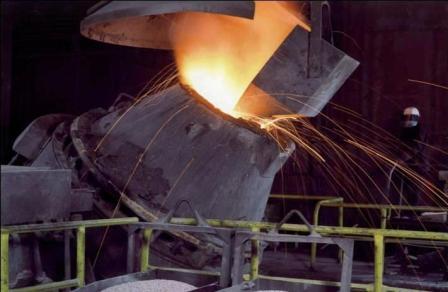

德國DIAS紅外溫度開關，用于鋼包紅外溫度切換計數

德國DIAS紅外溫度開關DG48N，用于鋼包紅外溫度切換計數。

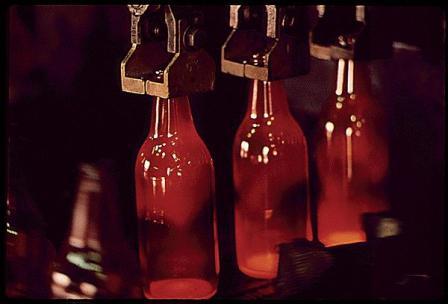

德國DIAS紅外溫度開關，用于啤酒瓶紅外溫度開關計數

德國DIAS紅外溫度開關DG48N，用于啤酒瓶紅外溫度開關計數

技術指標

型號 DG48N
溫度范圍 200 ~1000 °C 250 ~1300 °C 350 ~1800 °C
切換范圍在溫度范圍內可調，出廠設定，最小跨度 50 °C (訂貨時指定)
切換點在切換范圍內可調 (發貨時出廠設置: 約在切換范圍的中間)
光譜范圍 1.4 ~ 1.8 µm
固定焦距 290、650、2000
切換時間一般 1 ms
輸出 PhotoMOS 繼電器，最大 550 mA，最大 60 V，無電勢，H/L 或 L/H 切換，LED 狀
態顯示切換“ AimingLED 瞄準燈(綠)
供電電源 24 V DC ± 25 %,殘留紋波 500 mV
耗電約 0.3 W
操作溫度 0 ~70 °C
存儲溫度 –20 ~70 °C
重量約 450 g
尺寸螺紋 M40 × 1.5, 長度 125 mm
外殼不銹鋼，帶插頭
防護等級 IP 65 (符合 DIN EN 60529 與 DIN 40050)
CE 認證符合 EU 規則
供貨范圍 DG48N, 操作手冊，2 個安裝螺母，5m5芯連接電纜，其它電纜長度按要求定制。

光學系數

光學系數 290 (聚焦點 a = 290 mm 測量距離), 光圈 ∅ D = 11.8 mm
測量距離 a [mm]	0	100	200	290	400	500	600	800	1000	1500	2000	4000
測量視場 M [mm]
DG48N (200~1000°C)	11.8	9.3	6.8	6.6	10.7	16.3	21.9	33.2	44.4	72.5	101.0	213.0
DG48N (250~1300°C)	11.8	8.8	5.7	3.0	8.6	13.7	18.8	29.0	39.2	65.0	90.0	192.0
DG48N (350~1800°C)	11.8	8.2	4.7	1.5	6.5	11.1	15.7	24.9	34.1	57.0	80.0	172.0
光學系數 650 (聚焦點 a = 650 mm 測量距離), 光圈 ∅ D = 10.8 mm
測量距離 a [mm]	0	100	200	300	400	500	650	800	1000	1500	2000	4000
測量光斑直徑 M [mm]
DG48N (200~1000°C)	10.8	10.7	10.6	10.4	10.3	10.2	10.0	14.8	21.2	37.2	53.0	117.0
DG48N (250~1300°C)	10.8	10.1	9.5	8.8	8.2	7.5	6.5	10.5	15.8	29.1	42.0	96.0
DG48N (350~1800°C)	10.8	9.7	8.6	7.4	6.3	5.2	3.5	6.8	11.2	22.2	33.0	77.0
光學系數 2000 (聚焦點 a = 2000 mm 測量距離), 光圈 ∅ D = 10.6 mm
測量距離 a [mm]	0	100	200	300	400	500	650	800	1000	1500	2000	4000
測量光斑直徑 M [mm]
DG48N (200~1000°C)	10.6	11.6	12.5	13.5	14.5	15.5	16.9	18.4	20.0	25.2	30.0	71.0
DG48N (250~1300°C)	10.6	11.1	11.6	12.1	12.6	13.0	13.7	14.4	15.3	17.7	20.0	41.0
DG48N (350~1800°C)	10.6	10.6	10.6	10.5	10.5	10.5	10.4	10.4	10.3	10.2	10.0	21.0
