PYROVIEW 380系列 , 紅外熱成像儀
規格：PYROVIEW 380 Compact系列
單位：臺
瀏覽次數：6066
性能標簽：
PYROVIEW 380 Compact系列 , 紅外熱像儀 , 溫度范圍 -40~2500℃(分型號分段) , 波長8~14μm , 3~5μm , 4.8~5.2μm , 3.9μm
產品詳細描述
本系列除PYROVIEW 380L Compact+、PYROVIEW 380L Protection外，
其它型號于2014年10月全部停產；
全部型號像素改為640*480，價格有所調整，請咨詢我們
特 征
• 在-40~2500℃的溫度范圍內以不同的光譜范圍精密測量溫度；
• 幀 頻：50Hz或8.3Hz
• 緊湊型外殼 (到IP54防護等級)
• 手動調焦，電動調焦、視頻輸出可選
• 非制冷微型熱輻射儀，384×288像素像素
• 帶不同視場角的鏡頭
• 通過快速以太網進行實時數據采集
• 可選無需計算機的熱像儀單機運行模式
• 可觸發測量
• 報警監視和閾值監視
• 較大的動態測量法為，16位A/D轉換大大增加轉換精度
• 可定制帶修正軟件和硬件的系統解決方案
• 無需美國出口證書
備注：
1、測量頻率50Hz，進口需要德國商務部出口證書；
2、測量頻率8Hz，可直接進口，無需任何出口證書。
應 用
PYROVIEW compact緊湊型系列紅外熱像儀具備很高的熱分辨率和很高的空間分辨率，提供物體的2維在線式非接觸式溫度測量和熱像圖。所有型號都是特別為在固定安裝應用中長期使用而設計的。
對于一般性使用，使用光譜范圍為8μm~14μm和3μm~5μm。對于玻璃行業可使用4.8μm~5.2μm的光譜范圍，對冶金或有色金屬行業，可使用3μm~5μm的光譜范圍，穿透火焰測量可用3.9μm，這些光譜范圍也可用于其它用途。
軟 件
PYROSOFT軟件適合Windows®下使用，有瀏覽版Viewer、Compact版、專業版Professional、適合用戶開發環境的DAQ版、基本版Basic、適合參與控制的控制版Control；該系列軟件功能強大，允許用戶記錄、存貯、瀏覽測量數據和熱像圖，允許用戶操縱和控制熱像儀。
主要特征如下：
• 實時數據記錄
• 分區定義、報警監視、閾值監視
• 趨勢分析
• 數據輸出(正文、位圖、視頻格式)
• 通過PROFIBUS總線、模擬量和數字量輸入/輸出、其它類接口進行過程控制。
用戶可以通過編程接口(Windows®-DLL) 編程，用于用戶的系統集成。
型號和溫度范圍 （其它溫度范圍可定制，請咨詢我們c.jiang@dias-infrared.com )
主要型號和參數一覽
型 號
光譜范圍
測溫范圍
NETD
視場角
PYROVIEW 380L Compact
8-14μm
范圍1:-40(20)-120°C
0.08K(30°C,50Hz)
30° × 23°
長波紅外熱成像儀
范圍2:0-500°C
60° × 47°
44° × 34°
多種溫度范圍
可選
22° × 16
7種視場角
范圍1: -20-120°C
11° × 8°
范圍2: 100-700°C
7° × 5°
溫度范圍可以從-40°C開始
微距鏡頭60μm
可選
范圍1: -40~500 °C
范圍2: -20~120°C
可選
范圍1: -20-120°C
范圍2: 0-500°C(700°C)
范圍3: 300~1200°C
PYROVIEW 380M Compact
3-5μm
范圍1: 100-300°C
0.5K(200°C,50Hz)
30° × 23°
中波紅外熱成像儀
范圍2: 200-500°C
51° × 40°
15° × 12°
6種溫度范圍
可選
3種視場角
范圍1: 600~1500°C
范圍2: 1000-2500°C
可選
只有1個范圍: 300~800 °C
可選
范圍1: 100~500 °C
范圍2: 300~950 °C
可選
范圍1: 200~500°C
范圍2: 400~900°C
范圍3: 600-2500°C
可選
范圍1: 200~500°C
范圍2: 400~900°C
范圍3: 600-2200°C
PYROVIEW 380G Compact
4.8-5.2μm
范圍1:200-500°C
1K(300°C,50Hz)
30° × 23°
玻璃表面測溫成像
范圍2:400-1250°C
51° × 40°
15° × 12°
3種溫度范圍
可選
3種視場角
600~1800°C
可選
600~2000°C
可選
600~2500°C
PYROVIEW 380F Compact
3.9μm
600-1250°C
1K(600°C,50Hz)
30° × 23°
透過火焰測溫成像
或
51° × 40°
4種溫度范圍
600~1800°C
15° × 12°
3種視場角
或
600~2000°C
或
600~2500°C
共同特征和性能
測量誤差
2K(測量值<100℃時)或測量值(單位℃)的2%
測量頻率
內部50Hz；可選50Hz，25Hz，12.5Hz……
響應時間
內部40ms；可選:2 / 測量頻率
信號輸出接口
快速以太網或可選CameraLink(實時，最大50Hz)；電隔離數字輸入（觸發用）和
數字輸出（報警用） (640L compact 為Gigabit以太網，速度更快）
調焦功能
手動調焦，電動調焦可選
供電
18V~36VDC，5VA
重量
~1.6kg
保護箱
防護等級可達IP54，可選防護等級IP65，標準保護箱帶1/4〞三角螺桿安裝支架；
可選:全天候保護箱和全傾斜安裝架
操作溫度
-10~50℃
存放條件
溫度-20~70℃；相對濕度最大95%
軟件
Windows下控制和成像軟件PYROSOFT；可按照客戶要求定制
特別說明
1、每個紅外熱像儀型號都可以進行溫度擴展，具體擴展溫度范圍請咨詢我們。
2、每個紅外熱像儀型號都可以采用微距鏡頭、顯微鏡頭以及其它廣角鏡頭。
德國DIAS紅外熱成像儀專用軟件：
不同防護等級外殼：
防護等級IP54的PYROVIEW系列紅外熱成像儀

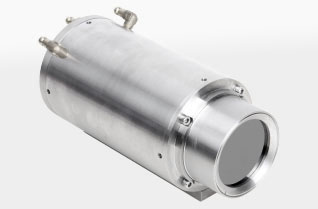

德國DIAS紅外公司防護等級IP65的PYROVIEW系列紅外熱成像儀
