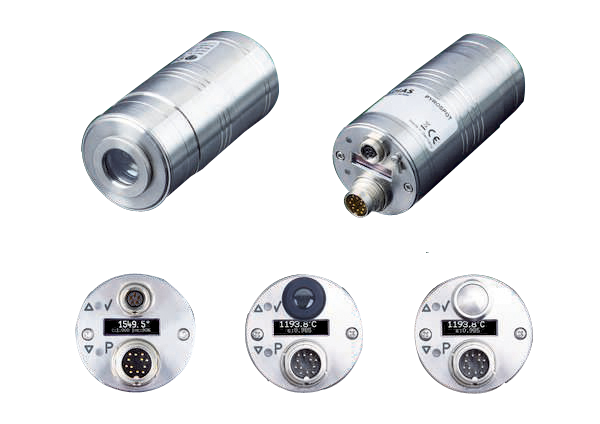

電動調焦型紅外測溫儀DS55N , 550~3000°C
規格：DS55N, DS55NV , 550~3000°C
單位：
瀏覽次數：3230
性能標簽：
DS55N , DS55NV , 短波電動調焦紅外測溫儀 , 550~3000°C , 固定焦距或可調焦距
產品詳細描述
有固定焦距、有可調焦距
新一代電動調焦型紅外測溫儀
模仿紅外熱像儀電動調焦，使得被測目標更清晰
高精度短波紅外測溫儀
可變焦距、電動調焦型紅外測溫儀DS55N，DS55NV
測溫范圍：550~3000°C(有5個溫度段)
主要特征：
- 測溫范圍：550~1500°C，600~1800°C，800~2500°C，900~3000°C， 600~3000°C
- 響應時間：2ms ~ 100s，可調
- 可調焦距，帶電動調節(8步調節) 或 固定焦距250, 650, 2000, 4000
- 最小可測目標直徑：Φ0.8mm
- 瞄準方式：激光燈瞄準、透鏡瞄準、彩色視頻瞄準
- 帶就地顯示屏及參數調整按鈕
- 0-20mA或4-20mA輸出
- RS485通信接口，Modbus RTU協議
- 最小值/最大值存儲
- 電隔離開關輸出
- 防護等級IP65
性能指標
| 型號 | DS55N , DS55NV |
| 測溫范圍 | 550~1500°C* |
| 600~1800°C | |
| 800~2500°C | |
| 900~3000°C | |
| 600~3000°C | |
| 主要用途 | 短波, 通用 |
| 光譜范圍 | 0.8~1.1μm |
| 光學系數 | 固定焦距250, 650, 2000, 4000 或 電動調焦型可變焦距 (可分8步調節) |
| 距離系數 | *160:1, 其它240:1 |
| 最小光斑直徑 | 1.0mm |
| 測量誤差1 | 0.5 %測量值(°C)+1K |
| 重復精度1 | 0.1%測量值(°C)+0.5K |
| NETD2 | 0.1K1 |
| 透過率 | 50~100% |
| 響應時間(t95) | 最小2ms3，可調，可達100s |
| 比色系數(坡度) | 無 |
| 發射率 | 0.050~1.000， 通過通信接口調整 |
| 輸出信號 | 0/4~20 mA,軟件切換，最大負荷:500Ω |
| 瞄準方式 | 激光瞄準,645~660 nm, class II, < 1 mW，透鏡瞄準，彩色視頻瞄準 |
| 開關輸出/開關閾值 | 1個光耦繼電器, RLoad 最小48Ω (電隔離) / 在測溫范圍內可調 |
| 可調參數 | 通過通信接口或就地顯示器調整: 發射率(和坡度)、透過率、環溫補償、響應時間、存儲設置、子測溫范圍、切換輸出的切換閾值，電動調焦 |
| 供貨范圍 | DS55N探頭 ,操作手冊, 檢測單, 軟件PYROSOFT Spot, 無連接電纜(請單獨訂貨) |
光學系數(固定焦距或電動調焦型可調焦距)
|
固定焦距 |
||||||
|
型號及測溫范圍 |
測量距離 a [mm] |
a = 250 |
a = 650 |
a = 2000 |
a = 4000 |
|
|
|
光圈∅ [mm] |
距離系數 |
光斑直徑 M [mm] |
|||
|
DG55N(200~1200°C), DS55N(550~1500°C) |
10.0 |
200 : 1 |
1.3 |
3.5 |
10.0 |
20.0 |
|
DG55N(250~1500°C), DS55N(800~2500°C) |
8.0 |
300 : 1 |
0.8 |
2.2 |
6.7 |
13.0 |
|
DSR55N(500~1200°C) |
8.0 |
50 : 1 |
5.0 |
13.0 |
40.0 |
80.0 |
|
DSR55N(600~1400°C) |
6.0 |
100 : 1 |
2.5 |
6.5 |
20.0 |
40.0 |
|
DSR55N(700~1800°C), DGE55N(150~1200°C) |
6.0 |
200 : 1 |
1.3 |
3.5 |
10.0 |
20.0 |
|
DS55N(600~1800°C), DSR55N(800~2500°C, 900~3000°C) |
6.0 |
300 : 1 |
0.8 |
2.2 |
6.7 |
13.0 |
|
DG55N(350~2000°C) |
5.0 |
300 : 1 |
0.8 |
2.2 |
6.7 |
13.0 |
|
DG55N(200~2000°C) |
5.0 |
200 : 1 |
1.3 |
3.5 |
10.0 |
20.0 |
|
DS55N(900~3000°C, 600~3000°C) |
4.0 |
300 : 1 |
0.8 |
2.2 |
6.7 |
13.0 |
|
DG55N(250~2500°C) |
3.5 |
300 : 1 |
0.8 |
2.2 |
6.7 |
13.0 |
|
DGE(75~650°C) |
10.0 |
80 : 1 |
3.5 |
8.5 |
25.0 |
50.0 |
|
DGE(100~800°C) |
8.0 |
100 : 1 |
2.5 |
6.5 |
20.0 |
40.0 |
|
DGE(150~2200°C) |
6.0 |
130 : 1 |
2.0 |
5.0 |
15.0 |
30.0 |
| 可變焦距及電動調焦 (可分8步調節) | |||||||||
| 測量距離 a [mm] | 240 | 360 | 540 | 800 | 1200 | 1800 | 2500 | 4000 | |
| 溫度范圍 | 光圈直徑 D [mm] | 光斑直徑 M [mm] | |||||||
| 550 °C~1500 °C | 10.0 | 1.5 | 2.3 | 3.4 | 5.0 | 7.5 | 11.0 | 16.0 | 25.0 |
| 600 °C~1800 °C | 6.0 | 1.0 | 1.5 | 2.3 | 3.4 | 5.0 | 7.5 | 11.0 | 17.0 |
| 800 °C~2500 °C | 8.0 | 1.0 | 1.5 | 2.3 | 3.4 | 5.0 | 7.5 | 11.0 | 17.0 |
| 900 °C~3000 °C | 4.0 | 1.0 | 1.5 | 2.3 | 3.4 | 5.0 | 7.5 | 11.0 | 17.0 |
| 600 °C~3000 °C | 4.0 | 1.0 | 1.5 | 2.3 | 3.4 | 5.0 | 7.5 | 11.0 | 17.0 |
瞄準方式：激光燈瞄準、透鏡瞄準、彩色視頻瞄準
德國DIAS紅外DS系列紅外測溫儀一覽表
集成式紅外測溫儀
1、方形、響應時間短(2ms)、就地顯示器、多種瞄準方式的單色紅外測溫儀DS10N(500~3750°C, 分段)
2、圓形、響應時間短(2ms)、電動調焦、就地顯示器、多種瞄準方式的單色紅外測溫儀DS55N(550~3000°C, 分段)
3、圓形、響應時間短(2ms)、就地顯示器、多種瞄準方式的單色紅外測溫儀DS56N(550~3000°C, 分段)
4、圓形、響應時間2ms、無就地顯示器、激光或視頻瞄準、單色紅外測溫儀DS54N(500~3000°C, 分段)
5、圓形、響應時間5ms、無就地顯示、LED或激光瞄準、單色紅外測溫儀DS44N(600~2500°C)
6、圓形、響應時間5ms、無就地顯示、LED或激光瞄準、可聯網、單色紅外測溫儀DS47N(600~2500°C)
7、圓形、響應時間10ms、無就地顯示、LED或激光瞄準、二線制、單色紅外測溫儀DS40N(600~2500°C)
8、低價格、圓形、響應時間10ms、無就地顯示、激光瞄準、二線制、單色紅外測溫儀DS42N(600~2500°C)
9、小探頭、響應時間10ms、有就地顯示、無瞄準、四線制、單色紅外測溫儀DS4N(600~2500°C)
光纖紅外測溫儀
1、2ms響應時間、四線制、光纖單色紅外測溫儀DSF11N(600~3000°C，分段)
2、10ms響應時間、二線制、低價格、光纖單色紅外測溫儀DSF40N(600~2500°C, 分段)
3、5ms響應時間、四線制、低價、光纖單色紅外測溫儀DSF44N(600~2500°C, 分段)
4、5ms響應時間、四線制、低價、可聯網、光纖單色紅外測溫儀DSF47N(600~2500°C, 分段)
5、玻璃窯爐用、二線制、光纖單色紅外測溫儀DSF30NG(600~1800°C)
6、玻璃窯爐用、四線制、光纖單色紅外測溫儀DSF34NG(600~1800°C)
便攜式紅外測溫儀
手持式、可視圖像瞄準的紅外測溫儀DG80NV(200~2000°C，分段)
紅外傳遞源
紅外測溫儀、紅外熱像儀標定用的傳遞源DS10Ncal(600~2500°C)
